TFT液晶屏PCB設計注意問題之TFT液晶顯示模組基板結構設計詳解

TFT液晶屏PCB設計注意問題之TFT液晶顯示模組基板結構設計詳解

2024-4-20

在智能化產品盛行的當下，TFT液晶屏得到了廣泛應用。由于智能產品集成了多各功能，所需要元器件也相應增多，對PCB板的設計水平要求也增高，設計稍有不妥當，就有可能出現相互干擾情況。TFT液晶屏PCB板設計需要注意哪些問題呢？由于篇幅問題，本文TFT 液晶顯示模組的PCB基板結構設計進行討論，其它PCB板設計可查閱相關文章。

智能化產品
智能化產品

TFT液晶顯示模組的主要構成部件有前框、顯示屏、電路基板、背光源。結構設計的工作主要是評估這些主要部件的外形結構和組裝結構，能否實現客戶對產品規格的要求。液晶屏結構設計主要分兩步：基本規格評估、外形方案評估。

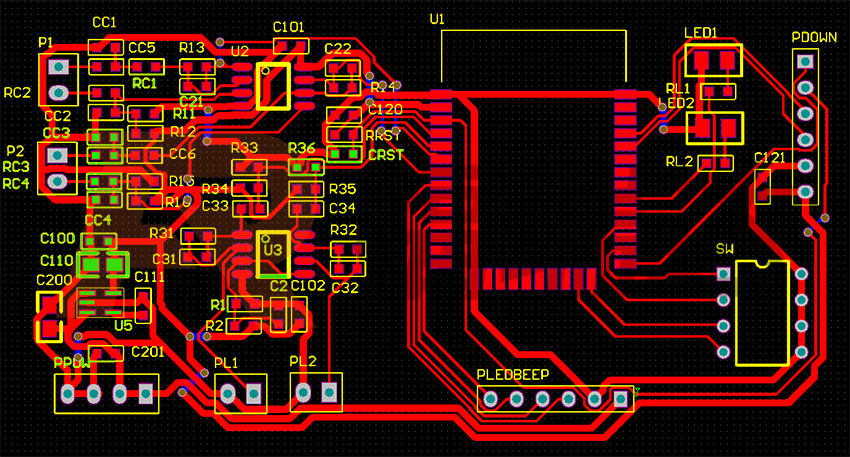

TFT液晶顯示模組的基板
TFT液晶顯示模組的基板

一、基本規格評估。需要確認所開發液晶屏產品的規格概要，主要項目包括顯示區域尺寸、分辨率、模組外形（前框）尺寸、背光亮度等。顯示區域評估，顯示區域到CF玻璃外形的尺寸往往受限于TFT玻璃上的金屬布線設計。PCB和COF評估，根據電路圖、元器件個數、電路功能模塊的布局等信息推算出PCB基板所需的面積。根據分辨率、電路系統的規格，參照COF手冊大致確定COF的外形。背光亮度評估，根據所開發液晶屏產品的亮度規格，結構顯示屏的透過率，可以計算出背光源所需的亮度。背光源的亮度等于模組亮度除以顯示屏的透過率。根據背光源的亮度要求、模組的外形要求，決定是采用高亮度、高厚度的直下式背光源還是采用低亮度、薄型的側光式背光源。此外，還要評估支撐和固定顯示屏、背光源的基本結構，比如前框、膠框、后背板等，通常由背光源廠家提供。

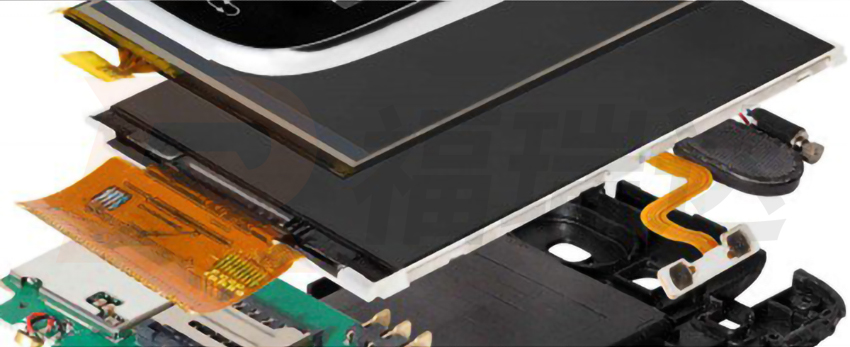

TFT液晶顯示模組的基板設計
TFT液晶顯示模組的基板設計

二、外形方案評估。這個階段，需要整合顯示屏、背光源、前框、膠框、后背板、FCB基板、COF的評估結果，明確液晶模組整體的外形，進一步評估整體的外形方案是否滿足所開發液晶屏產品的規格概要。顯示屏的外形評估，一般要求顯示屏的顯示區域中心和模組的中心一致，允許上下左右3mm以內偏差。背光源的評估，要求背光源的發光區中心和顯示區中心保持一致。FCB基板和COF的外形評估，主要是評估PCB基板和COF的壓接位置和壓接方法。具體說，就是評估基板能夠進行實際組裝的配置方法，比如是L形彎折，還是U形彎折。結合PCB基板的配置，確定COF的長度和位置。最終確定基板和COF在實際壓接后，是否能夠完全包含在模組外形之內。

TFT液晶顯示模組的結構設計，既要在功能設計上做到工藝、材料、裝配的可靠性，也要在質量設計上做到安全、美觀、環保，從而提高液晶顯示產品的性價比。針對市場對TFT液晶屏產品質量要求的不斷提升，福瑞達在由工藝、材料、連接方式、形狀、尺寸等結構設計變量所構成的體系中，尋求最好的結構設計方案，為客戶提供優質的TFT液晶屏產品。
